智能地埋式原油储存罐案例

2021-10-21

智能地埋式原油储存罐案例

1. 概述

由于西北地区温差较大,以往采油厂原油的存储,全部采用地面罐式。在气温较低的情况下,原油较粘稠,不易用泵抽出。现场往往采用明火加热的办法,容易产生危险,引发事故。

针对其现场环境使用需求我公司开发了智能地埋式原油储存罐。
    智能地埋式原油储存罐,罐体采用保温带加热,控制系统自动对罐体进行恒温控制。工作人员可通过电脑远程监控各个站点原油储存罐中原油的温度及液位的实时数据,并可通过手机APP随时随地查询

2. 方案设计

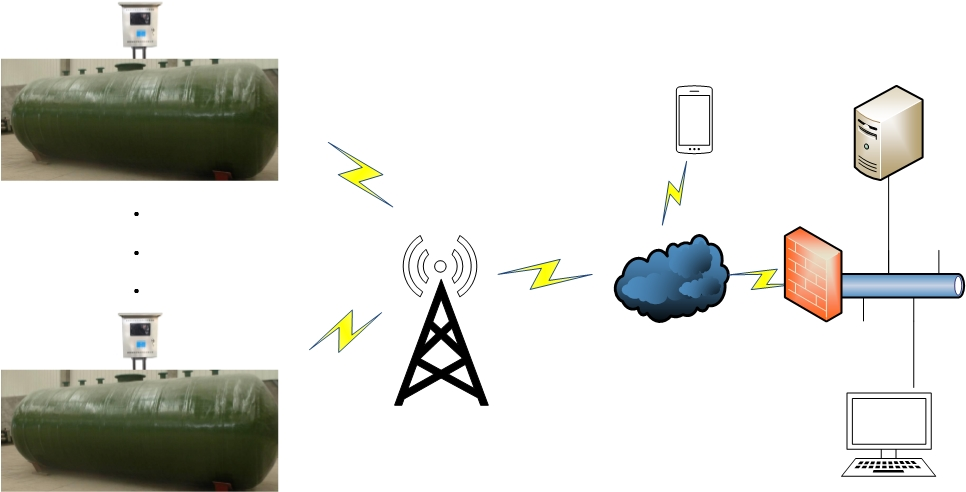

智能地埋式原油储存罐控制方式设计为就地和远程两种监测控制模式原油罐采用电保温设施,可通过控制实现恒温状态。对罐体温度和液位数据进行就地实时检测存储,并通过GPRS无线传输单元,将采集到的数据传送至远程监控系统。方案总图如下图1所示

智能地埋式原油储存罐案例(图1)

1 总体构成图

2.1. 硬件设计

硬件系统包括:信号采集原器件、信息传输模块、就地控制柜。

信号采集原器件使用温度变送器和液位变送器,罐体加热采用电加热带保温,数据传输采用GPRS无线传输模块。就地控制柜实时显示原油罐的温度、液位情况,就地控制电加热带保障原油罐的温度在需求范围内波动达到恒温效果。

部分硬件实物图,具体图形参数与所选型号有所差异。

智能地埋式原油储存罐案例(图2)

2.2. 远端监测控制

软件主要实现功能:

1、实时显示每个原油罐的温度、液位数据信息;

2、数据存档,数据曲线展示,数据报表及历史数据查询;

3、阈值异常报警

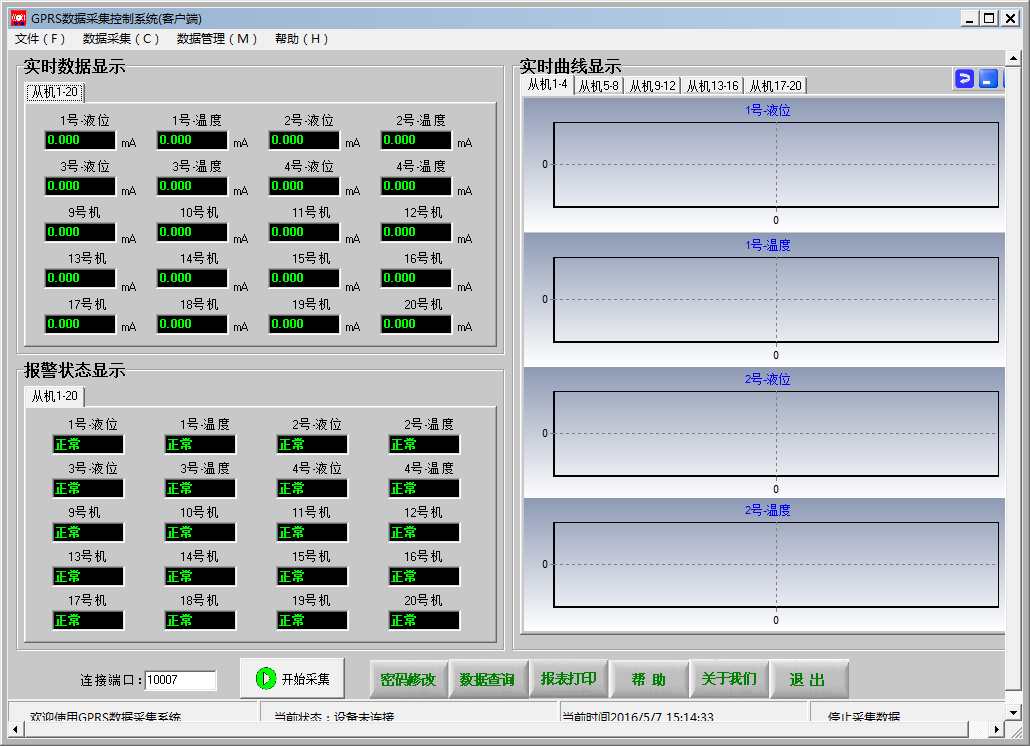

软件主画面如图2所示:

智能地埋式原油储存罐案例(图3)

2客户端软件界面示意图

3. 现场施工图

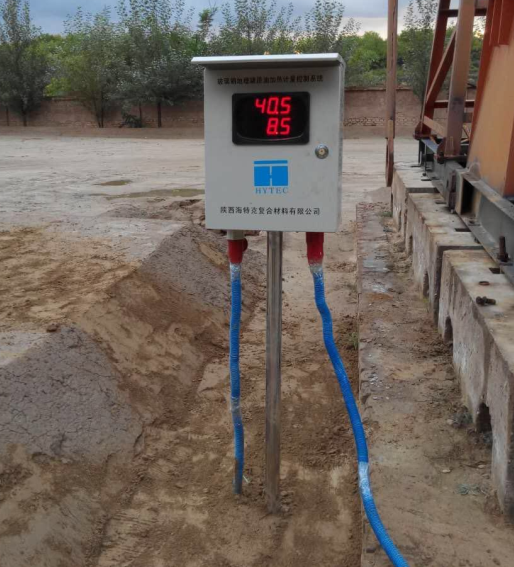

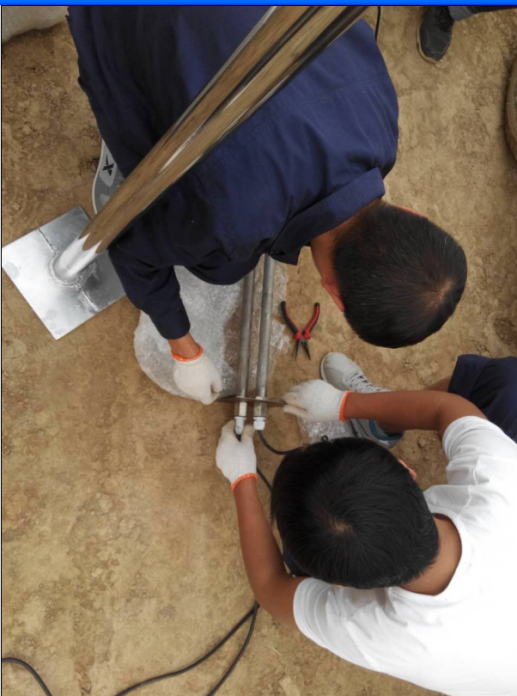

控制柜安装于地埋式储油罐上方,现场安装图如图3所示:

智能地埋式原油储存罐案例(图4)智能地埋式原油储存罐案例(图5)



















end
