轴向智能压力控制器BPK104Z在液压行业的使用

2021-10-21

轴向智能压力控制器BPK104Z在液压行业的使用

BPK104Z轴向智能压力控制器是集压力测量、显示、输出、控制于一体的压力测控产品。该产品为全电子结构,前端采用隔离膜充油芯体,由高精度的A/D转换,经微处理器运算处理,现场显示,并输出一路模拟量和两路开关量。

该智能压力控制器轴向安装,现场安装调试方便,使用灵活,操作简单,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行现场测量、显示与控制。轴向智能数显压力开关,直接显示可读数,安装方便、操作更简单。

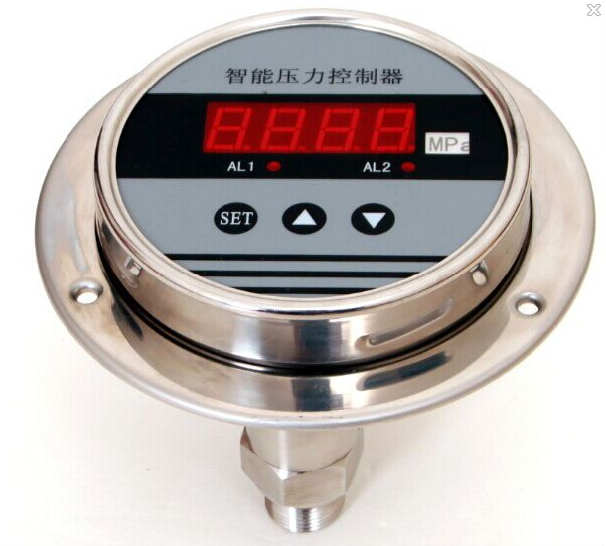

产品实物参数




轴向智能压力控制器BPK104Z在液压行业的使用(图1)





量程

-100…0~35…100(KPa)

0~2、20、35……100(MPa)



24VDC/220VAC

量 介 质

316L不锈钢兼容的各种气体、液体

出 信 号

4~20mA标准信号输出(可选)

两路继电器输出220VAC 3A/30VDC 5A

示 方 式

LED显示



1、100标准仪表安装

2、4~20mA标准信号输出(可选)

3、两路控制点继电器输出220VAC 3A

4、4位LED数码管显示,无视值误差

5轴向安装,使用方便

6、供电24VDC或220VAC可选。

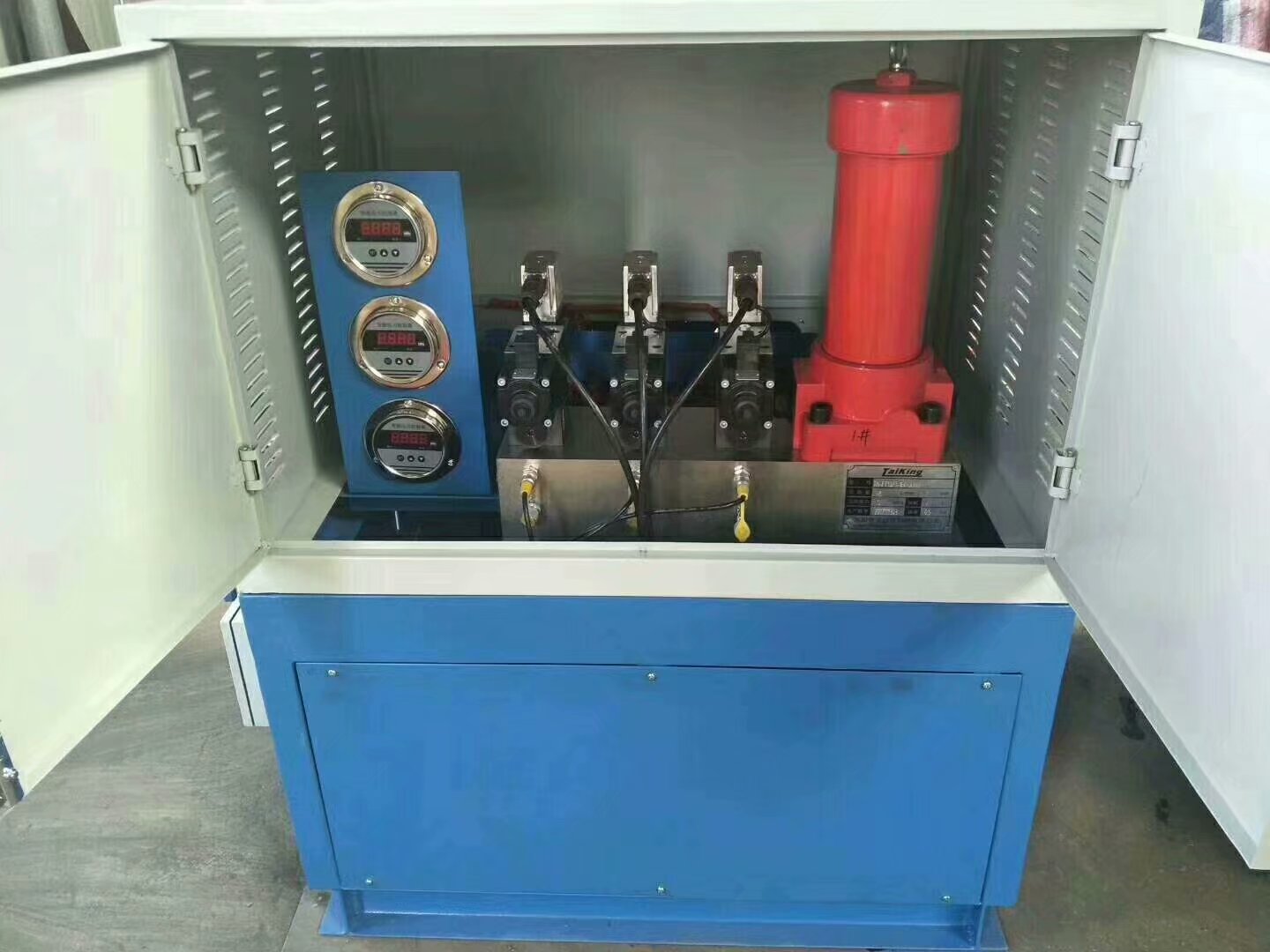

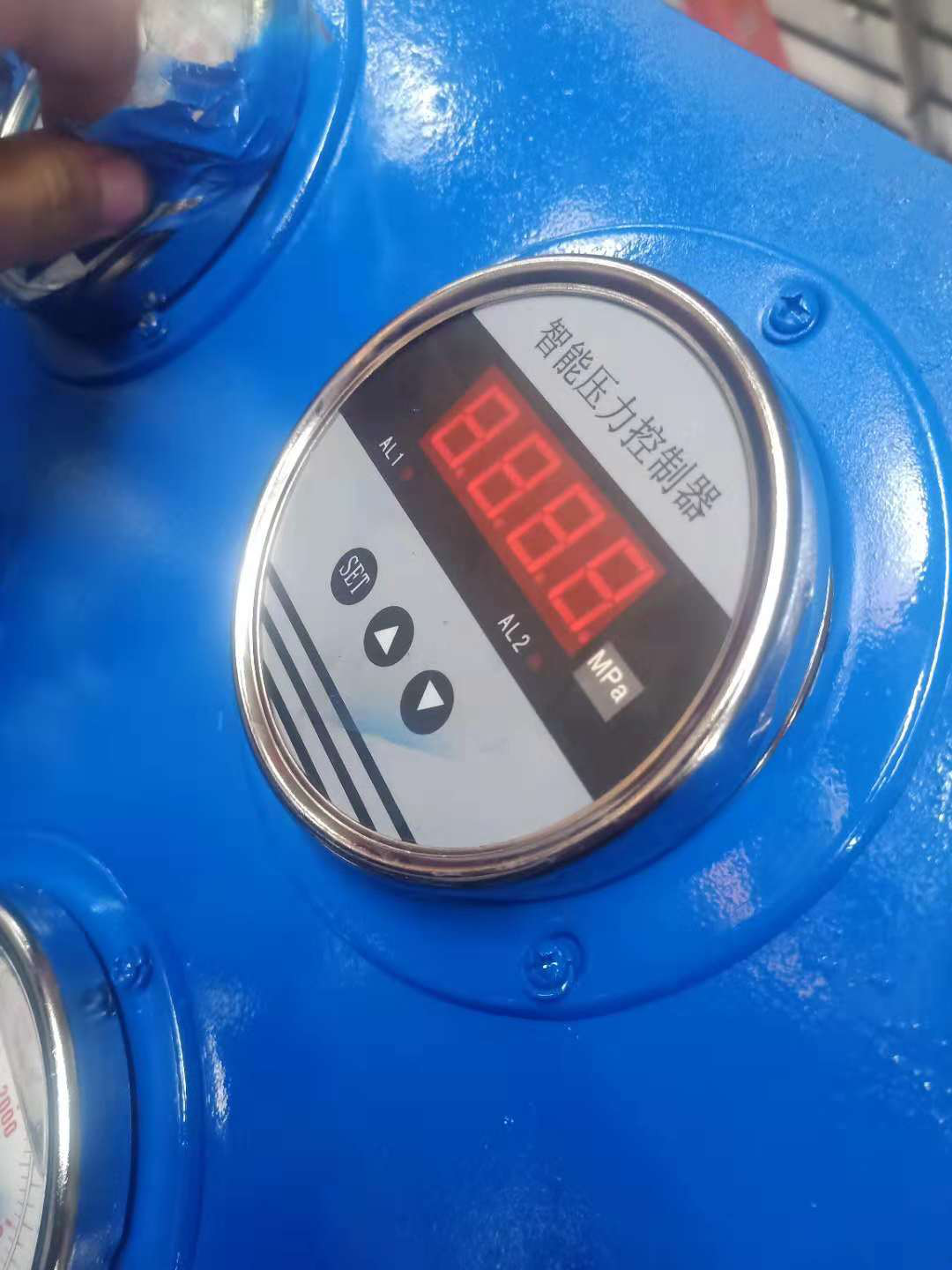

 客户现场安装图如下图所示:



轴向智能压力控制器BPK104Z在液压行业的使用(图2)

轴向智能压力控制器BPK104Z在液压行业的使用(图3)

轴向智能压力控制器BPK104Z在液压行业的使用(图4)








end
