无线水位监测系统

2021-10-21

无线水位监测系统

1.系统概述

河流、湖泊、水库、海岸等处的水位监测点普遍分布在野外、不具备供电条件,但多数情况下需要对这些测点的水位进行实时监测。无线水位检测系统在这种工况下应时而生,无线水位监测系统由液位检测仪、数据传输组件和供电系统组成。液位检测仪采用CYB31液位变送器,无线传输组件将接收到的信号通过GSM网络以GPRS方式实现信号远距离的无线远传。由于使用场地的供电受限该方案采用低功耗设计,高能锂电池供电太阳能电池板辅助充电的方式。

2.技术要求

2.1系统组成

该系统主要由以下几部分构成:

1) CYB31液位变送器;

      2外加太阳能板的无线采集发射柜;

      3)服务器、客户端及手机APP部分;

2.2主要功能

1) 就地数据实时监控,远程数据定监控(支持手机APP);

2) 定时采

3) 定时上传;

4) 超阈值报警;

2.3技术参数

  1)量程:0~20米/ 0~50

  2)介质:水

  3)精度:0.3%

  4)供电:锂电池和太阳能

  5)输出:两路4~20mA

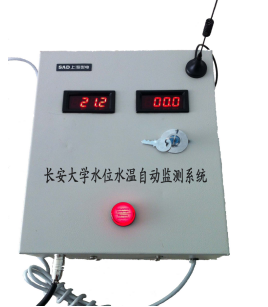

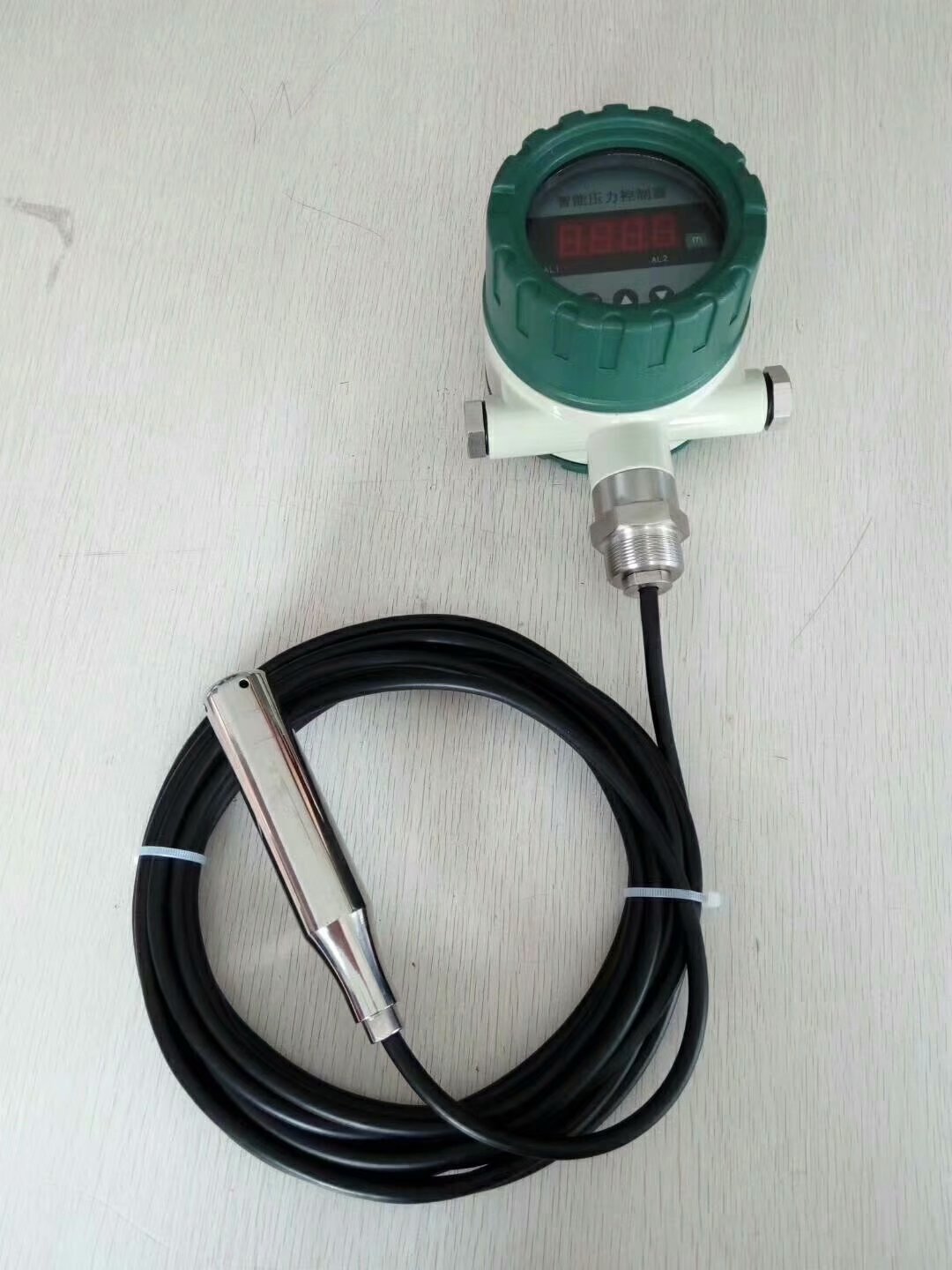

产品实物及控制柜如下图所示:

无线水位监测系统(图1)

无线水位监测系统(图2)


3. 方案设计

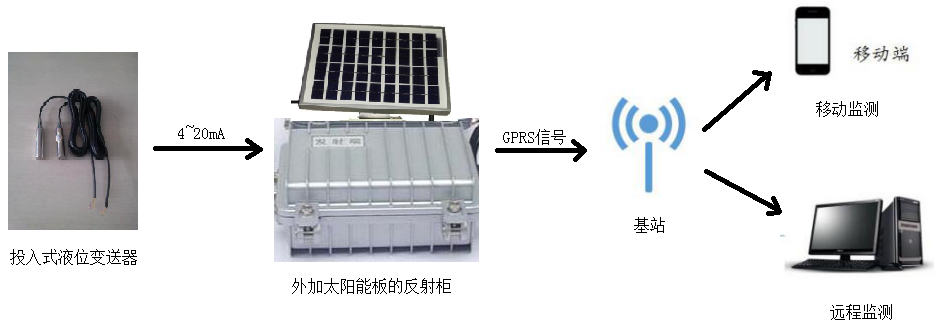

3.1方案原理图



无线水位监测系统(图3)

3.2软件设计

控制软件包括Web版应用及手机APP

云平台按设定时间间隔记录监测点上传的24小时内温度、压力、液位信息,用户可通过PC端或移动终端实时查看数据。本系统是采用B/S架构的轻应用,无需安装应用软件,通过浏览器就可以完成实时数据查询和历史数据访问。

云平台画面如下:

无线水位监测系统(图4)

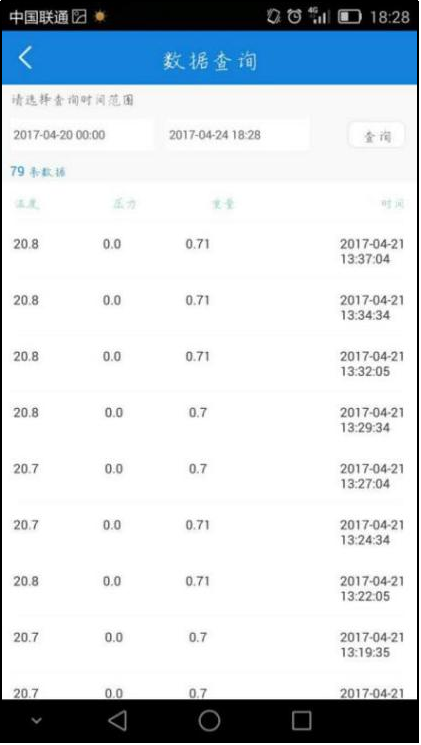

移动端画面如下:



无线水位监测系统(图5)










end
