锅炉智能监测系统

2021-10-21

锅炉智能监测系统

一.项目综述

    目前冬季供暖主要采用各种锅炉实现,锅炉的工作状况直接影响到人们冬季的生活质量,因此保证锅炉的正常运行是十分重要的。传统的锅炉运行状态主要是由工作人员巡查肉眼识别的这种方式费时费力由于不能及时发现锅炉运行时的隐患,往往是在锅炉停止运行较长时间后工作人员才发现问题这种方式严重影响了冬季的供暖质量,容易引起用户的不满

   《锅炉智能监控系统》是一套由西安新敏电子科技有限公司基于组态软件制作的远程集中实时监控系统。它集成了数据采集、数据显示数据传输、远程控制、异常报警以及对锅炉运行数据的智能化分析等功能。

二.技术方案

    锅炉智能监控系统可以集中实时采集显示锅炉房不同位置的温度、压力、流量和浓度等参数,以保证锅炉设备的正常工作。传统工业化监控系统只有就地监控工作人员只能巡查到现场才能知道锅炉的具体位置运行状况。智能化监控系统在原有基础上增加了远程集中监控可以在上位机平台上实时监控锅炉房不同位置的运行参数,远程控制相关设备(水泵、循环泵、阀门)的运行状况,对异常状况预警,记录历史数据等功能。实现方式给每个传感器都配备智能变送器,通过变送器将传感器检测到的物理信号转换成系统所需的标准信号采用RS485总线传输方式将数据传送到监控中心PC机这种方式布线简单便于维护。

三.系统方案

系统的总体分为三部分:数据采集,数据传输,监控系统

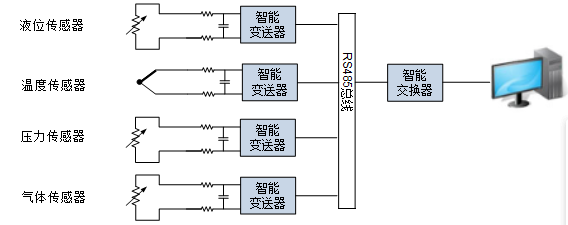

系统方案图

锅炉智能监测系统(图1)

四、硬件设备

其中使用到仪表有温湿度变送器、压力变送器、流量变送器、气体检测变送器。部分原器件实物图如下:

                                      锅炉智能监测系统(图2)锅炉智能监测系统(图3)锅炉智能监测系统(图4)

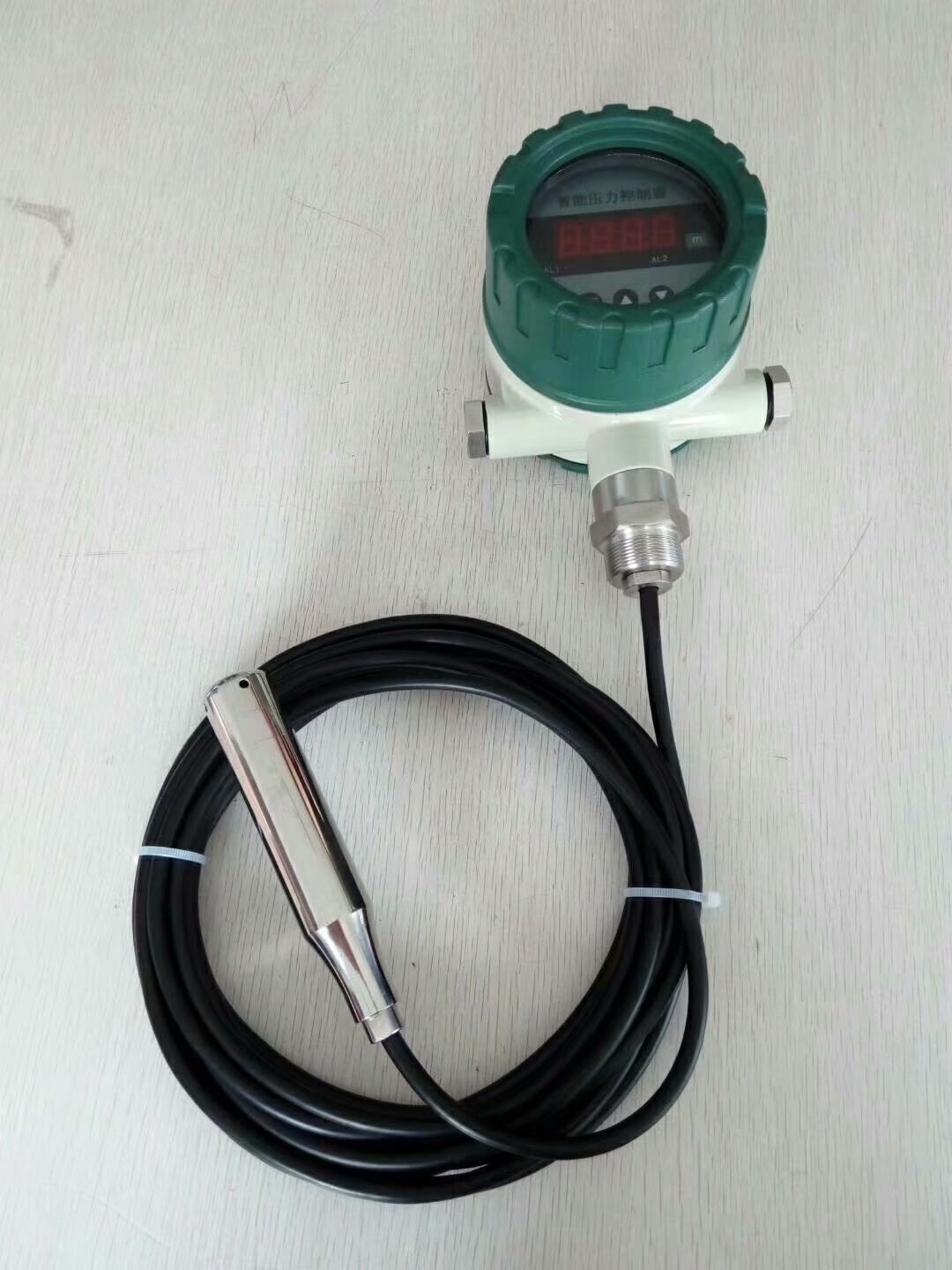

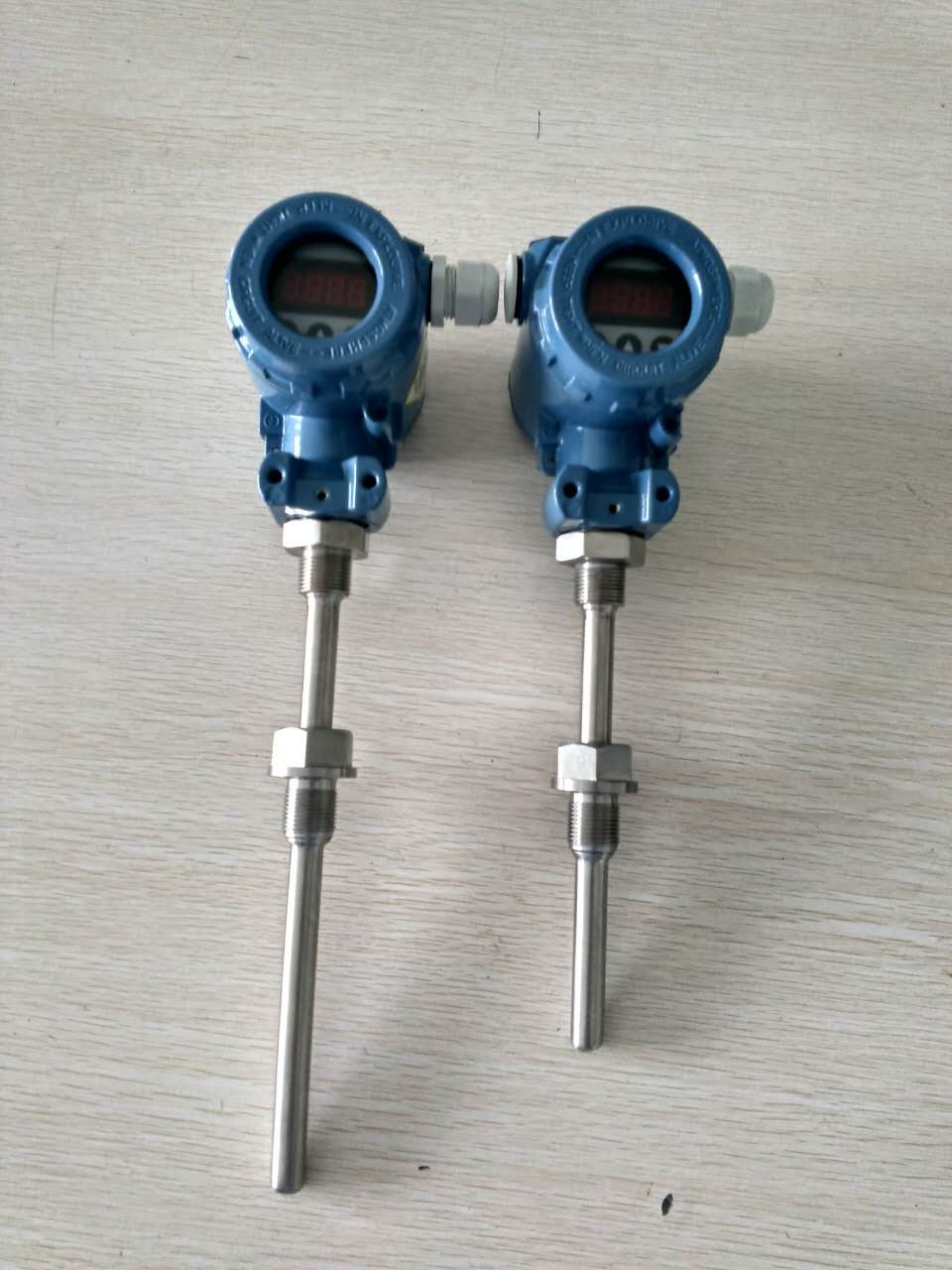

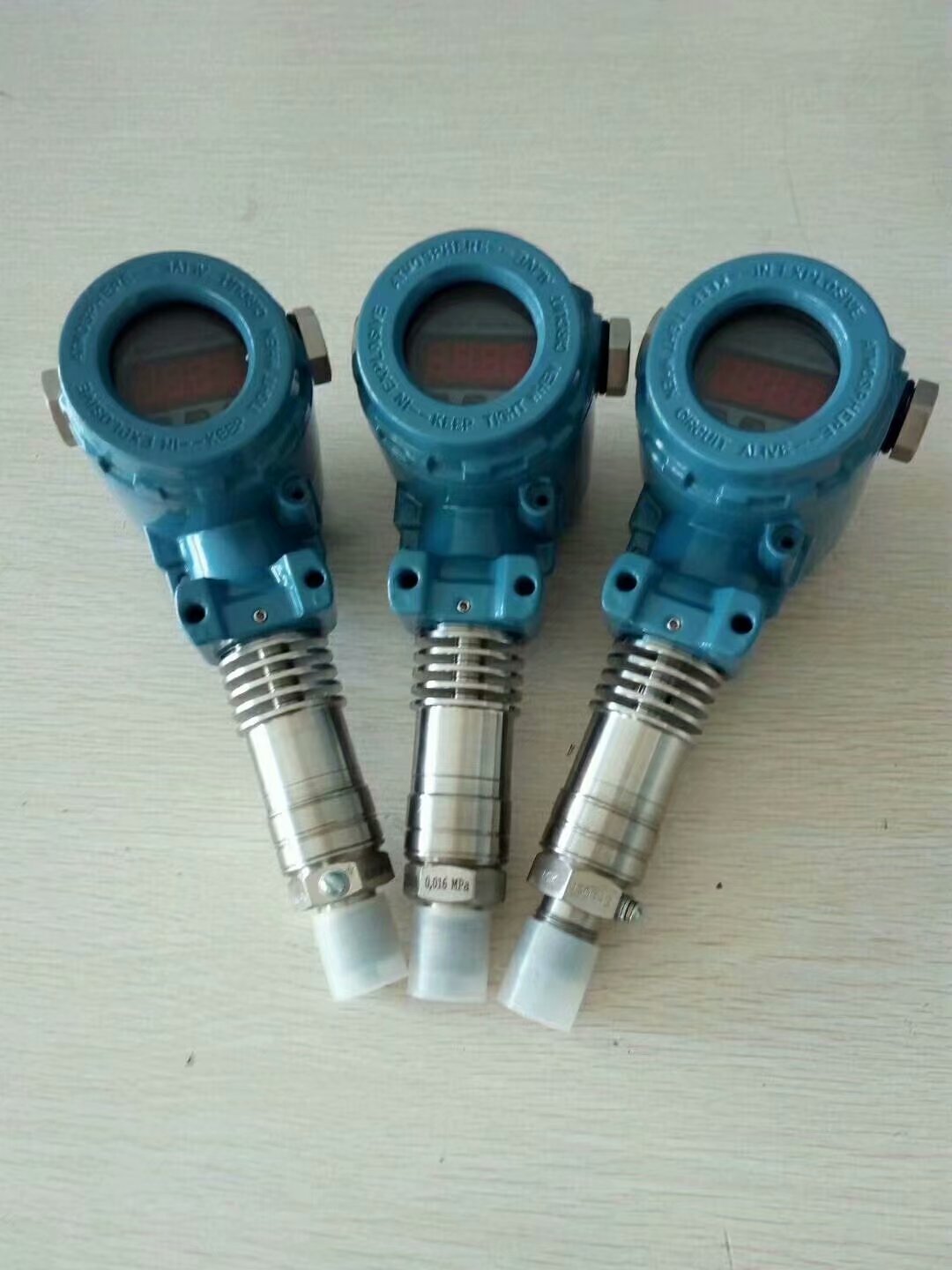

                        温度变送器             压力变速器                   液位变送器

具体选型参数详见选型手册或网站产品说明。

五、软件设计

锅炉智能监控系统采用专业监控软件,便于技术人员在控制中心对锅炉房的运转情况进行实时监控采用软件平台监控直观、形象、方便。

软件的主要功能如下:

1) 实时显示所有锅炉监测点的参数(温度、压力、流量)信息设备运行状态;

2) 数据存档,数据图形化显示,历史数据查询功能

3) 数据以报表形式存储,报表打印;

4) 故障报警

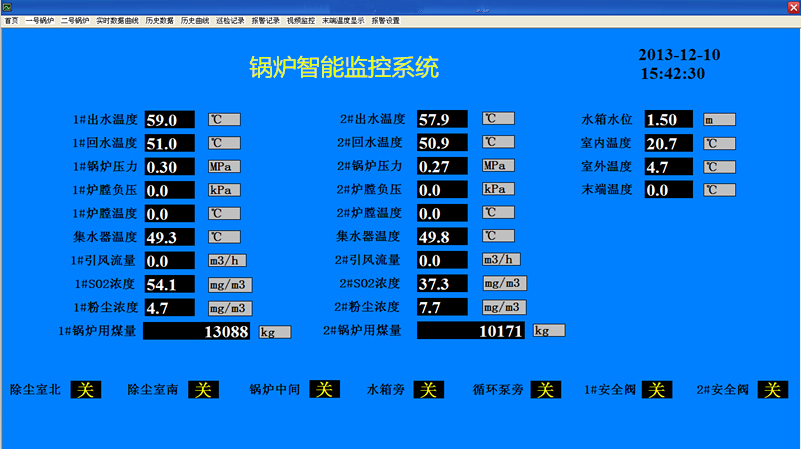

锅炉智能监测系统(图5)

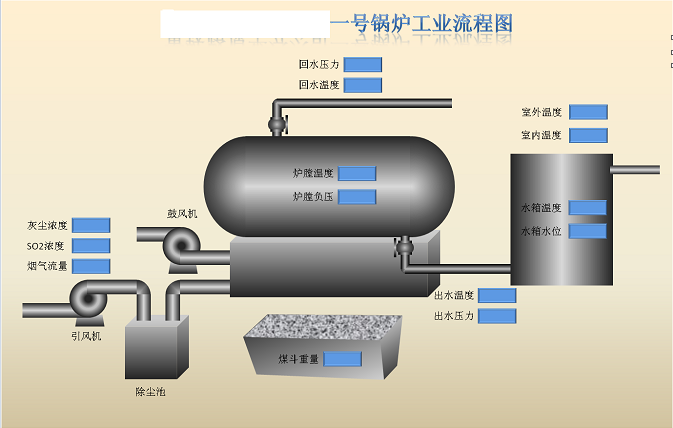

锅炉智能监测系统(图6)

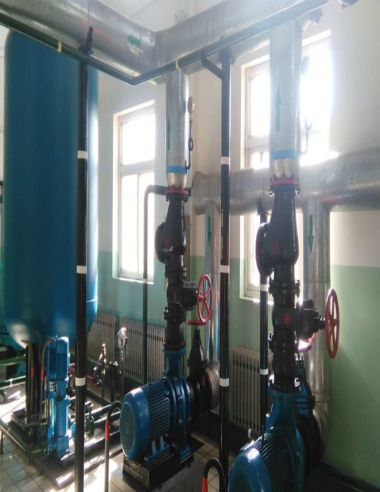

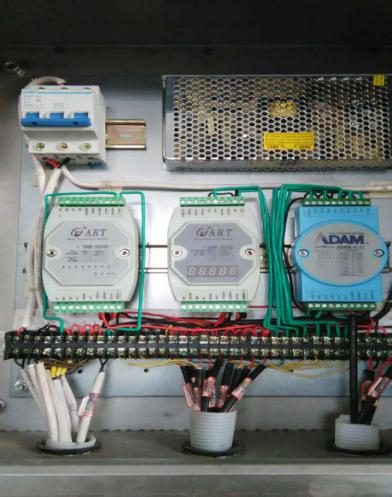

现场安装图片

锅炉智能监测系统(图7)

锅炉智能监测系统(图8)
