USB2.0-16-20AD数据采集控制系统

产品概述

本采集控制系统包含软硬件两部分。硬件部分是一款USB总线高精度20位采集模块。硬件部分具有16路模拟输入、开关量16路输入/16路输出、二路24位减法计数器(支持脉冲间隔或频率测量功能)、两路20位脉冲发生器。采用USB总线,支持即插即用、实时采集。采集模块的所有功能设置都可以通过软件控制,不需要硬件跳线。软件部分包括参数设置、数据采集、曲线显示、数据分析、数据查询、报表打印等菜单,可采集16路不同传感器数据(如压力、温度、流量等),把采集信号以曲线形式显示,实现以图线形式实时显示采集数据,并可以EXCEL格式存储数据,界面直观,易于观察。 同时,可实现开关量输出通道的手自动控制:通过手动操作启停按钮控制开关量输出,驱动外部设备;还可通过设置16通道上下限值自动控制对应的开关量输出通道,同样实现外部设备的驱动。


产品介绍

USB2.0-16-20AD数据采集控制系统

一、产品简介:

本采集控制系统包含软硬件两部分。硬件部分是一款USB总线高精度20位采集模块。硬件部分具有16路模拟输入、开关量16路输入/16路输出、二路24位减法计数器(支持脉冲间隔或频率测量功能)、两路20位脉冲发生器。采用USB总线,支持即插即用、实时采集。采集模块的所有功能设置都可以通过软件控制,不需要硬件跳线。软件部分包括参数设置、数据采集、曲线显示、数据分析、数据查询、报表打印等菜单,可采集16路不同传感器数据(如压力、温度、流量等),把采集信号以曲线形式显示,实现以图线形式实时显示采集数据,并可以EXCEL格式存储数据,界面直观,易于观察。同时,可实现开关量输出通道的手自动控制:通过手动操作启停按钮控制开关量输出,驱动外部设备;还可通过设置16通道上下限值自动控制对应的开关量输出通道,同样实现外部设备的驱动。

二、技术性能

AD部分
    ① 电压:16路单端输入,输入电压:±5V
     AD转换器:20AD,速度1000Hz (连续采集模式)。
    ③ 通道输入阻抗:10兆欧姆。
    ④ 输入插座:20线扁平电缆插座()
    ⑤ 系统精度:±0.03% FSR(电压精度:±3mV)
    ⑥ 有效分辨率:大于18位。
    ⑦ 噪音(峰值):小于±3LSB(20位,100个采样点)

⑧ 输入具有过压保护,可以承受瞬时20伏的电压。

●开关量部分
    116路输入通道,性能:
        输入电压:TTL电平,兼容3伏电平。
       高电平:大于2伏。
       低电平:小于0.8伏。
        输入电压范围:0-5伏。
      输入端口内部通过10K电阻上拉到3伏。因此悬空时,输入=1

216路输出通道,性能:
        输出电压:5伏电平,兼容TTL电平。
       高电平:大于2.5伏。
       低电平:小于0.5伏。
       最大输出电流:10毫安/路。
       开关量输出上电自动清零。

三:连接器插座定义

    ① 采集模块有两个扁平电缆连接器:P1-20脚、P2-40脚。
    ② P1: 20脚扁平电缆插座对应16路模拟输入。
       P2: 40脚扁平电缆插座对应32路开关量。

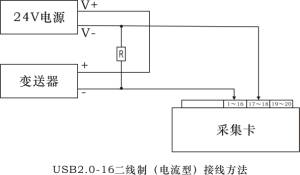

四、电路连接图:

USB2.0-16-20AD数据采集控制系统(图1)



USB2.0-16-20AD数据采集控制系统(图2)

五、系统运行界面的主菜单包括:

● 设备号、 ● 权限管理、 ● 设置、 ● 查询、 ● 报表、 ● 开始采集、 ● 停止采集、 ● 退出。

六、主要运行界面如下:

1、初始界面

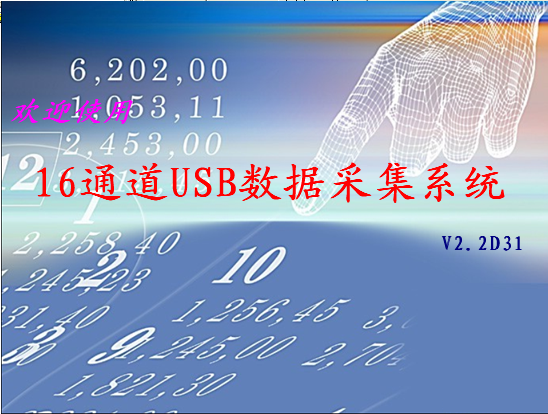

软件启动后,出现如下的欢迎界面:


等待3秒钟后,欢迎界面关闭。如果此程序已经设置了密码,则会出现如下的

密码输入窗口:

USB2.0-16-20AD数据采集控制系统(图4)

 此时要求用户输入正确的密码,如果密码输入错误,将无法进入主界面。

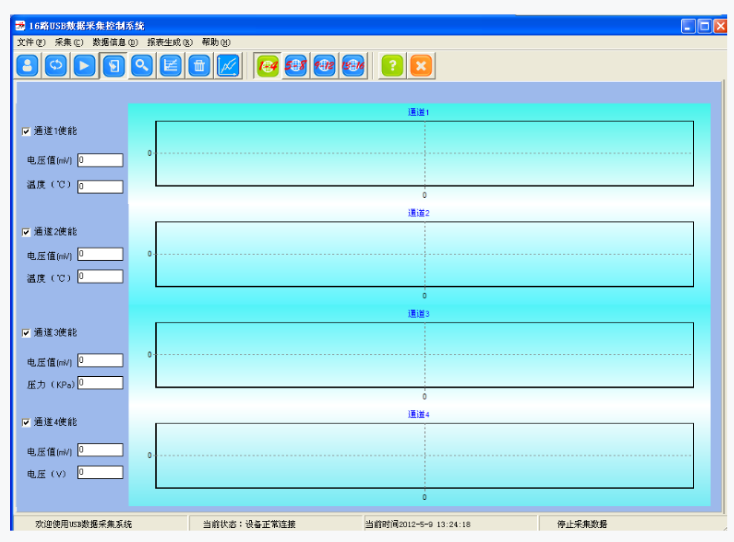

2、主界面



USB2.0-16-20AD数据采集控制系统(图5)

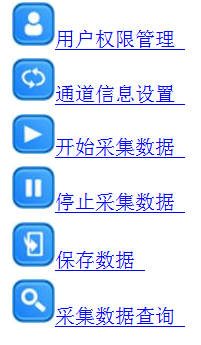

系统主菜单如下:

USB2.0-16-20AD数据采集控制系统(图6)

USB2.0-16-20AD数据采集控制系统(图7)

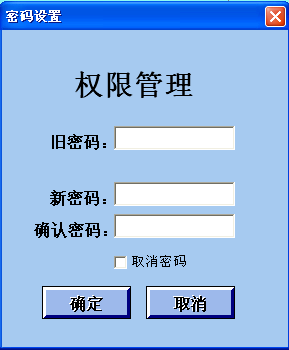

3、权限管理:

单击主界面中工具栏的USB2.0-16-20AD数据采集控制系统(图8)按钮,即可弹出用户管理窗口,为该程序设置或者取消密码。用户管理窗口如下:


在更改或取消密码时,用户首先要正确输入旧密码,如果旧密码输入错误,密码将无法更改或取消。

如果“取消密码”的复选框选中,则输入的新密码无效,按取消密码对待。

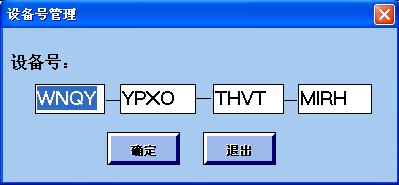

4、写入设备号

USB2.0-16-20AD数据采集控制系统(图10)



    每台硬件设备有对应的设备号,只有当上位机软件与硬件设备的设备号一致时才可实现通讯,完成采集、显示及控制等功能。

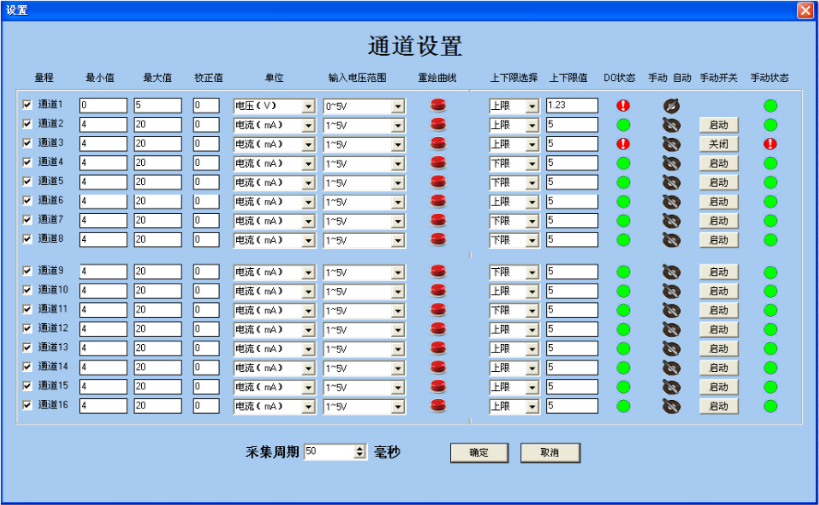

5、通道参数设置:

   在程序的主界面中点击USB2.0-16-20AD数据采集控制系统(图11)按钮,即可进入通道信息设置窗口,为采集器设置相应的选项。

通道信息设置窗口如下:



USB2.0-16-20AD数据采集控制系统(图12)



其中,

最小值是指相应通道输入为4mA时所对应的值。

最大值是指相应通道输入为20mA时所对应的值。

校正值是指采集器的偏离值。

单位是指外界被测量物理量的单位,设定好后可以显示在主界面相应的通道中。

重绘曲线是指重新开始绘制相应通道的曲线,按下相应通道的USB2.0-16-20AD数据采集控制系统(图13)按钮,则该通道曲线重新开始绘制。



通道设置界面后半部分可实现开关量控制,如上限(或下限)报警,驱动继电器通断以启停外部设备等功能。用户可根据工程需要自行选择:

上下限选择上下限值

例如,当用户需要实现当采样值(如温度)大于上下限值设定的值(如30℃)时,可选择上限,则当采样值大于该设定值时,DO状态输出高电平USB2.0-16-20AD数据采集控制系统(图14),外接发光二极管点亮,此时用户还根据实际需要控制外部设备(如启动降温设备使温度下降);

同理,当用户需要实现当采样值(如温度)小于上下限值设定的值(如10℃)时,可选择下限,则当采样值小于该设定值时,DO状态输出低电平USB2.0-16-20AD数据采集控制系统(图15),外接发光二极管熄灭,此时用户还根据实际需要控制外部设备(如停止降温设备)。

DO状态用来指示当前开关量输出通道的状态,为USB2.0-16-20AD数据采集控制系统(图16)代表当前通道为低电平;为USB2.0-16-20AD数据采集控制系统(图17)代表当前通道为高电平。

手动/自动转换开关USB2.0-16-20AD数据采集控制系统(图18)USB2.0-16-20AD数据采集控制系统(图19)用来选择手自动模式。自动模式USB2.0-16-20AD数据采集控制系统(图20)运行时则根据用户设定的上下限自动运行;在手动模式USB2.0-16-20AD数据采集控制系统(图21)下,按下启动按钮则相应的通道输出高电平,启动外部设备,按下停止按钮则相应的通道输出低电平,关闭外部设备。

手动状态用来指示手动启停状态,为USB2.0-16-20AD数据采集控制系统(图22)代表手动停止,为USB2.0-16-20AD数据采集控制系统(图23)代表手动启动。

采集周期是指数据采集器两次连续采集间隔的大小。采集周期最小可以设置为50ms

注意:若用户不需要开关量控制,则可将手自动开关打到手动模式,并按下关闭按钮。该软件默认为手动关闭即不使用开关量控制部分,若用户有需要则可开启。

采集到的电流值可以被计算机自动按比例进行处理,计算机根据如下公式将采集到的电流换算成相应的物理量,并进行存储:

实际物理量=最小值+(采集到的电流值-4mA)*(最大值-最小值)/20mA4mA)+校正值

6、开始采集:

点击主界面工具栏中USB2.0-16-20AD数据采集控制系统(图24)按钮,即可采集数据,采集速度与通道信息设置中采集周期的设置有关。

系统在采集数据时,可以将数据保存到数据库文件中,以便于以后的查询。具体请参见保存数据”。

采集数据时,各通道的实时数据(包括采集到的电流值、经计算机处理后转化为的实际物理量值)都将显示在主界面左侧的编辑栏中,关于将电流值转化为实际物理量值的问题,请参见通道信息设置”。

在采集数据的同时,计算机将绘制实际物理量随时间变化的曲线图,方便于用户更直观的观察数据随时间变化的情况。

USB2.0-16-20AD数据采集控制系统(图25)

7、保存数据:

在主界面点击工具栏中USB2.0-16-20AD数据采集控制系统(图26)的按钮,可以使系统保存/不保存当前采集的数据。

当按钮按下时,保存当前数据;

当按钮没有按下时,不保存当前数据。

此按钮与菜单栏中的“数据信息->保存数据”具有统一功能。

8、报表打印:

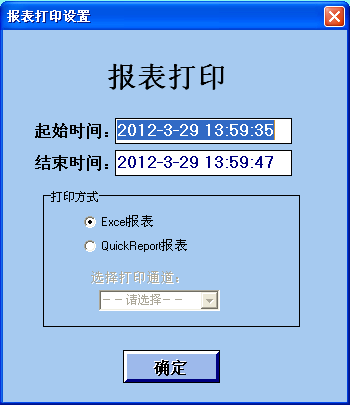

点击工具栏中的USB2.0-16-20AD数据采集控制系统(图27)按钮,即可出现如下对话框,进入报表打印功能。



USB2.0-16-20AD数据采集控制系统(图28)

























设置正确的时间后,点击Excel报表”,系统会打开Excel,并将查询到此时间段的数据写入Excel中。用户可以将此Excel工作簿保存到任何位置,亦可以用Excel提供的打印功能进行打印。

   若点击QuickReport报表”按钮,系统会将查询到此时间段的数据写入QucikReport,支持保存和打印功能。

   但是用“QuickReport报表一次只能打印4个通道的数据,所以要选择打印的通道。

   注意:生成的QuickReport报表不可以最小化,否则程序将无法关闭!

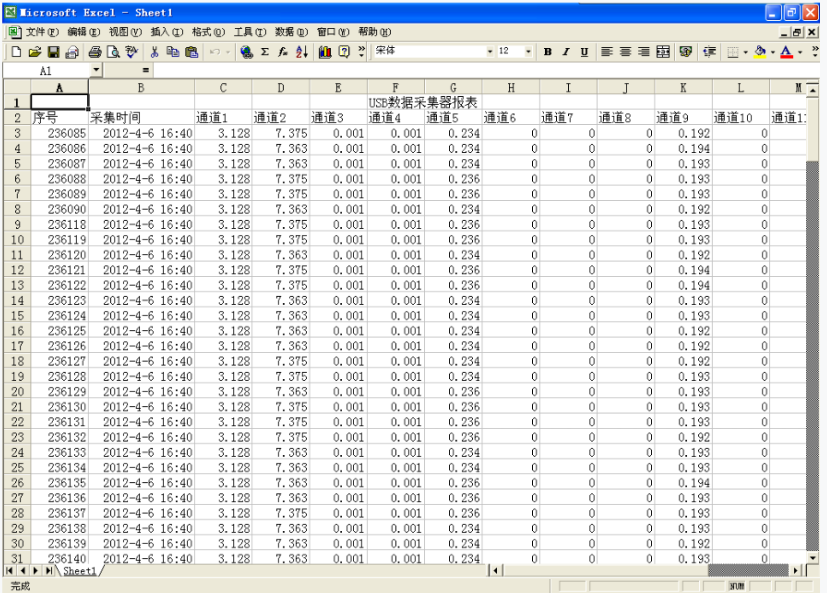

Excel报表:

USB2.0-16-20AD数据采集控制系统(图29)

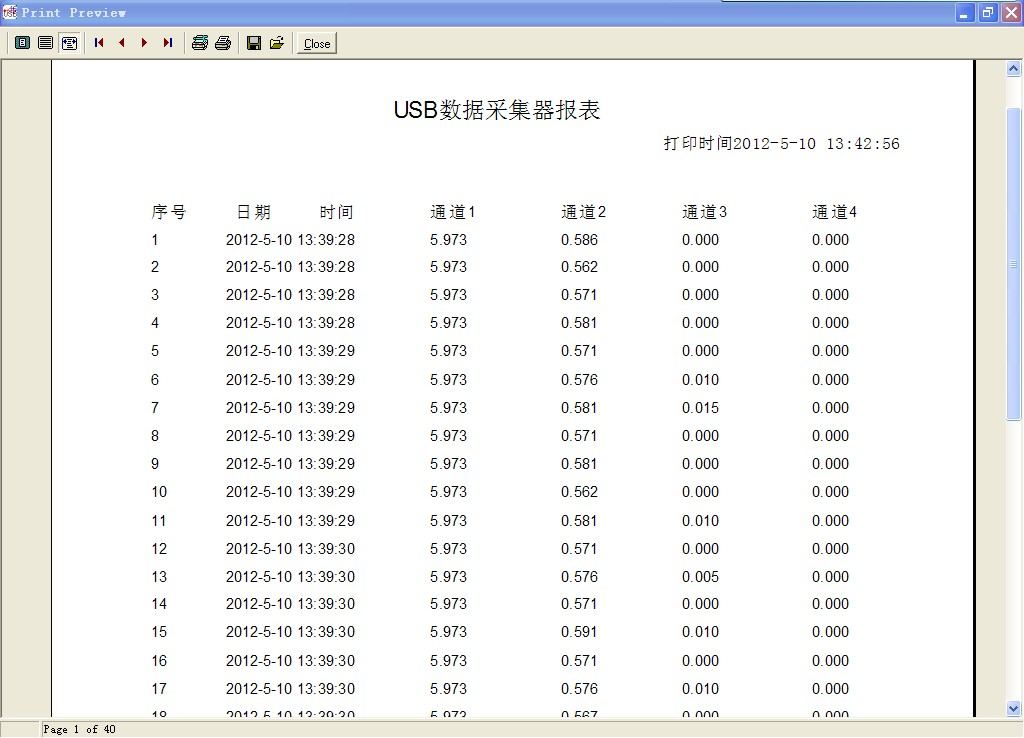

QuickReport报表:

USB2.0-16-20AD数据采集控制系统(图30)

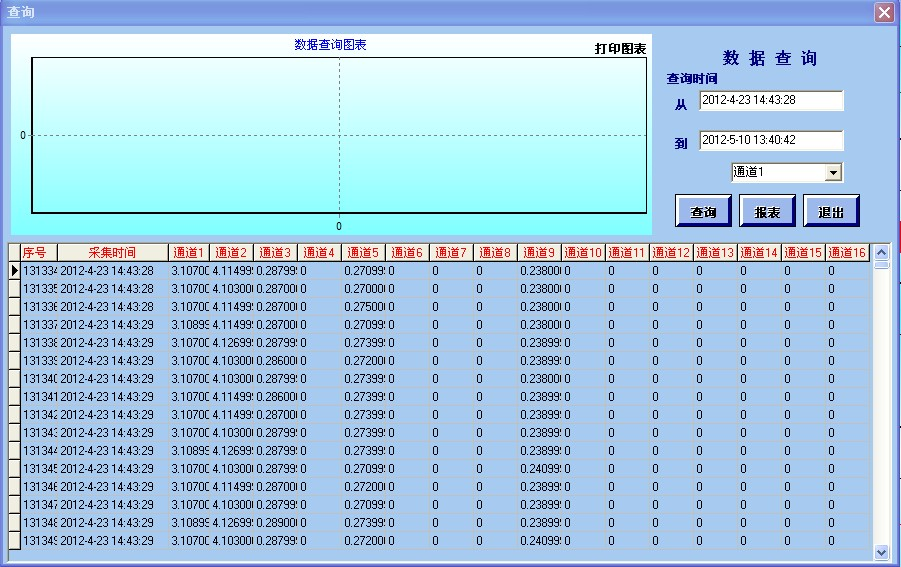

9、数据查询:

当按下USB2.0-16-20AD数据采集控制系统(图31)按钮时,进入采集数据查询的功能。该功能可以按时间查询历史采集的数据(数据必须已保存到数据库),并可以将查询到的数据制成报表(Excel报表或者QuickReport报表,具体方法参见报表打印”)。采集数据查询的窗口界面如下:

USB2.0-16-20AD数据采集控制系统(图32)

输入正确的查询时间后,点击查询”,即可查询到符合时间条件的数据,并将数据用图和表格两种形式绘制出来。

“通道x”复选框可以控制图表中是否绘制此通道的曲线。

注意:输入查询时间时必须格式正确(year-month-day hour-minute-second,否则将出现错误。

10.清除历史数据:

点击菜单栏中的USB2.0-16-20AD数据采集控制系统(图33)按钮可以清除历史数据。



USB2.0-16-20AD数据采集控制系统(图34)

设置正确的时间后点击确定”按钮,即可将数据库中相应的数据清除掉,以节省磁盘空间。清除数据后无法恢复

如果用户安装的了Office Access,用户可以自行到此程序的安装目录下找到data.dmb文件,人工清除历史数据,但不推荐这样做。

注意:请不要改动data.dmb的目录,否则系统无法找到此文件!也不要试图设计data.dmb中的表项

11、重绘曲线:

点击USB2.0-16-20AD数据采集控制系统(图35)将重绘曲线,用户在需要重新绘制所有曲线时,可以点击此按钮。

12、显示帮助:

点击USB2.0-16-20AD数据采集控制系统(图36)将显示帮助文件,用户在使用此软件时遇到困难,可以查看此帮助文件。帮助文件中包括了数据采集系统硬件安装及软件使用说明。

13、退出系统:

点击USB2.0-16-20AD数据采集控制系统(图37)按钮可以退出本系统。如果当前正在采集数据,则退出前会出现提示对话框;如果当前没有采集数据,则直接退出系统。
