流量积算仪

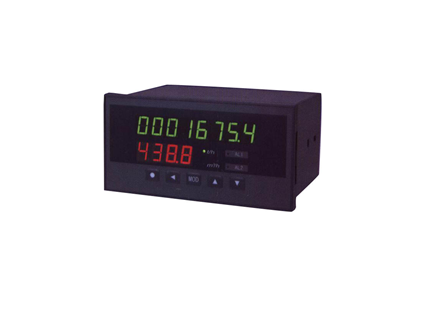

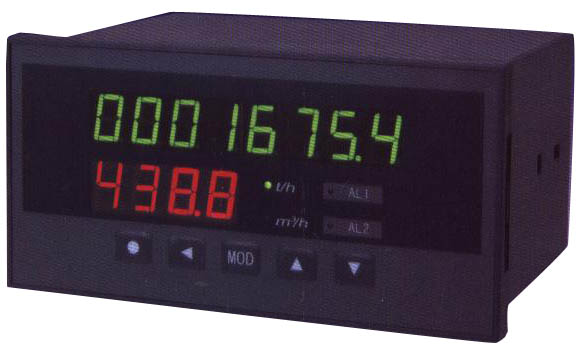

XSJ流量积算仪 XSJB温度压力补偿积算仪

产品概述

    XSJ、XSJB系列流量/热能积算仪经过持续不断的改进与扩展,可以与各类流量传感器、变送器配合,实现流量/热能的计算、补偿、转换、累积。我们深知积算仪作为计量的关键部件,其可靠性是决定性的指标。为进一步提升用户的满意度,我们结合仪表技术及新器件的发展对XSJ/XSJB系列产品进行全面升级,改进工艺,降低温漂,提升EMC等级,增强恶劣环境的适能力,降低用户调试和服务的成本。


产品介绍

XSJ流量积算仪

XSJB温度压力补偿积算仪

一、产品概述

XSJ流量积算仪 XSJB温度压力补偿积算仪(图1)    XSJ、XSJB系列流量/热能积算仪经过持续不断的改进与扩展,可以与各类流量传感器、变送器配合,实现流量/热能的计算、补偿、转换、累积。

    我们深知积算仪作为计量的关键部件,其可靠性是决定性的指标。为进一步提升用户的满意度,我们结合仪表技术及新器件的发展对XSJ/XSJB系列产品进行全面升级,改进工艺,降低温漂,提升EMC等级,增强恶劣环境的适能力,降低用户调试和服务的成本。

二、产品特点

◆ 测量精度:固定分类信号输入,依据各类信号的特点最大限度提升精度、分辩力及抗干扰能力,采用CS5523 A/D转换器,保证了测量精度和速度

◆ EMC III:超强的抗干扰能力,适应务种复杂现场

◆ 宽幅电源:高效率宽电压的开关电源设计

◆ 通讯可靠:带自诊断、自恢复的通讯接口,透明、高效、可靠

◆ 参数冗余存储:关键数据采用带校验的冗余存储,保证数据无丢失

◆ 非标案例丰富:从满足用户的需要出发,积累了数百个非标应用案例,最大限度满足个性化的需求、降低系统成本、方便操作

◆ 接口丰富:具备打印(手动、定时、报警)、RS232、RS485、变送接口

◆ 数字滤波功能:滤除现场干扰等导致的则量信号波动

◆ 停电记录:自动统计停电时间和次数,并保留多次具体时间记录

◆ 接多种传感器:可配接各种差压、非差压的流量传感器,且有折线功能降低非线性误差,故障值代用功能提高系统安全性

三、产品选型

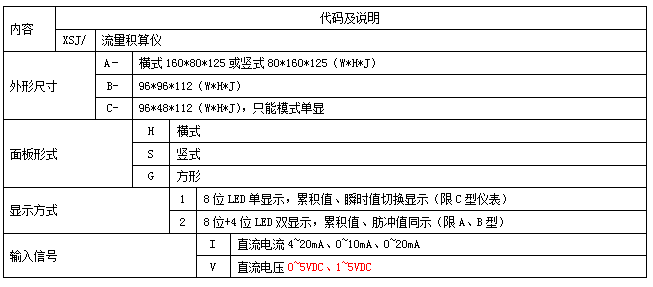

XJL流量积算仪选型

XSJ流量积算仪 XSJB温度压力补偿积算仪(图2)

XSJ流量积算仪 XSJB温度压力补偿积算仪(图3)

1:96*96和96*48的仪表,同时具备变送和通讯功能时,只能1点报警

2:限A、B型仪表

3:按使用要求,包括5位瞬时量显不善,肪冲和模拟量输入适用等

XSJ流量积算仪 XSJB温度压力补偿积算仪(图2)

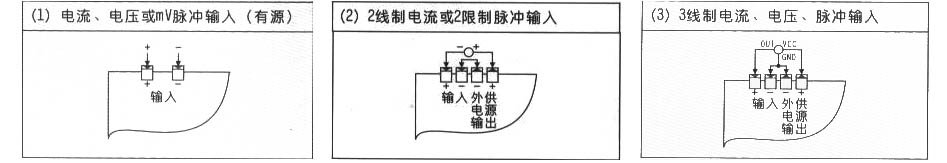

流量传感器(变送器)与仪表的接线

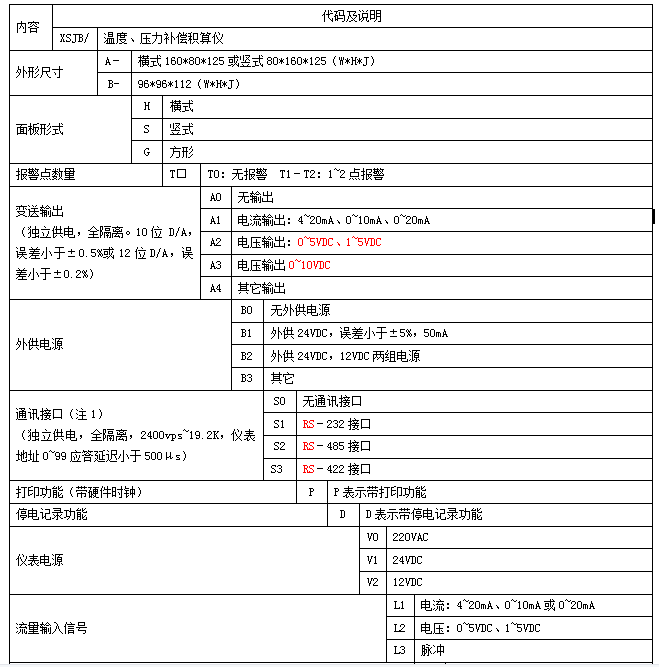

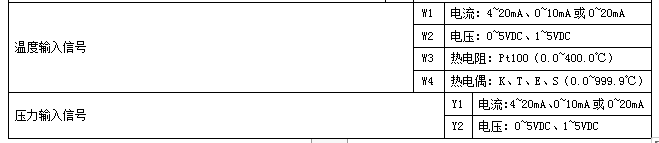

 XSJB温度、压力补偿积算仪选型

XSJ流量积算仪 XSJB温度压力补偿积算仪(图5)

XSJ流量积算仪 XSJB温度压力补偿积算仪(图6)

输入接线说明

1、A-H,A-S规格仪表的输入接线说明

XSJ流量积算仪 XSJB温度压力补偿积算仪(图3)

                         温度输入通道                   压力输入通道                     流量输入通道

2、B-F规格仪表的输入接线说明

XSJ流量积算仪 XSJB温度压力补偿积算仪(图4)
