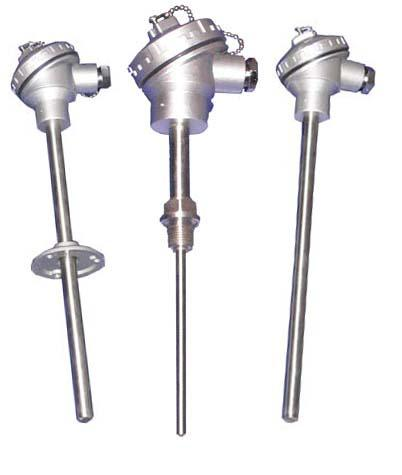

WZP系列装配式热电阻
一、产品概述
工业用热电阻作为温度测量传感器，通常和显示仪表、记录仪表、调节仪表配套使用，直接测量各种生产过程中的-200℃至500℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、结构原理
装配式热电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支两种规格，双支铂电阻可以同时输出两组相同电阻信号供使用。
铂电阻是一种温度传感器，它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的，不锈钢保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证铂电阻能安全地使用在各种场合。
安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。

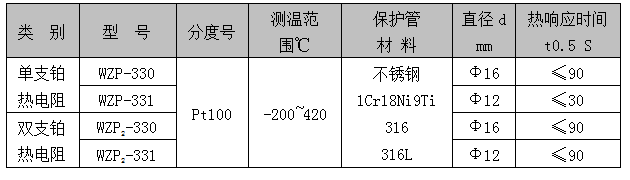

三、主要技术指标

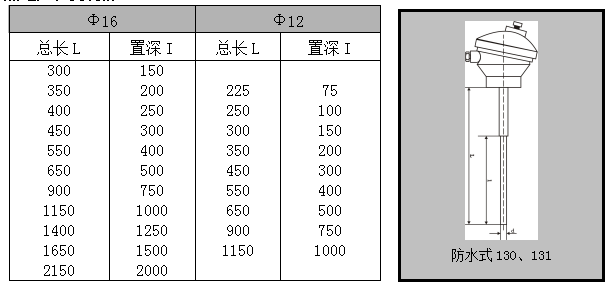

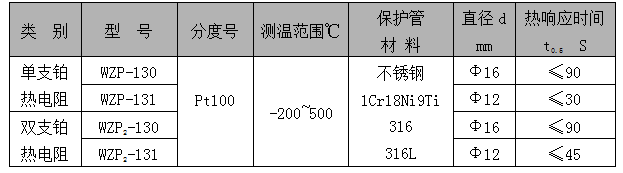

１、无固定装置式热电阻
热电阻长度规格（mm）

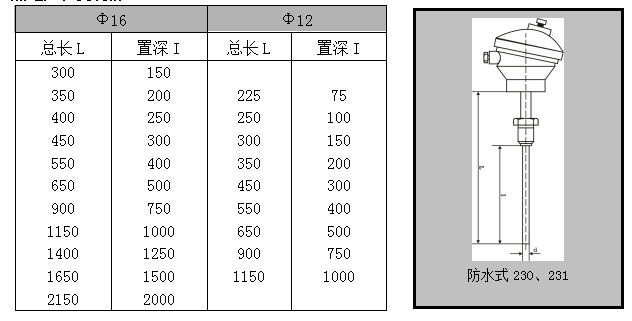

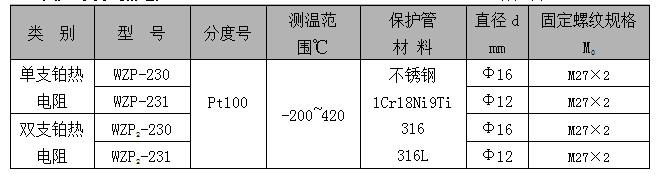

2、固定螺纹式热电阻 公称压力：10MPa
热电阻长度规格（mm）

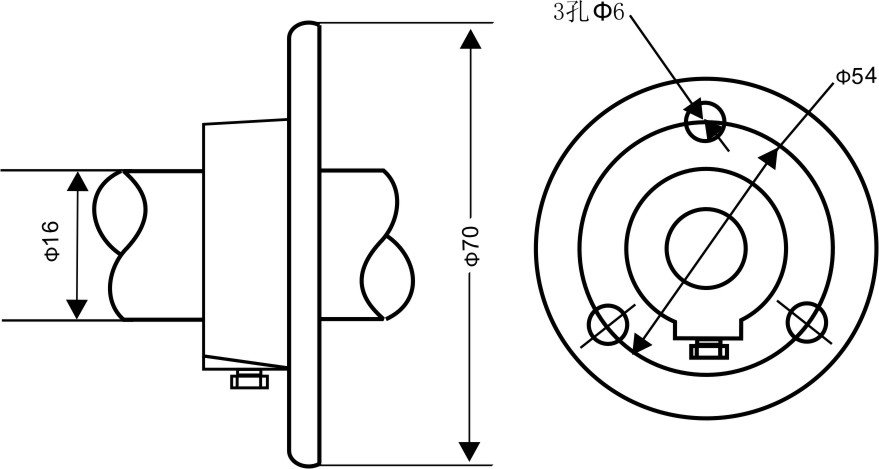

3、活动法兰式热电阻
热电阻长度规格（mm）

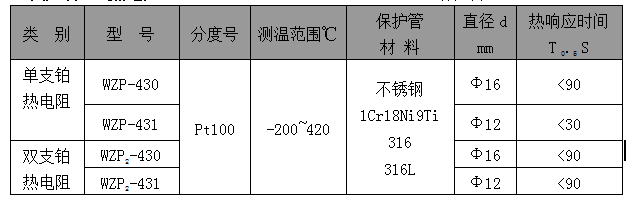

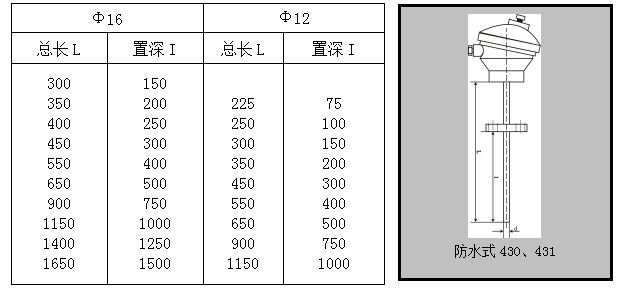

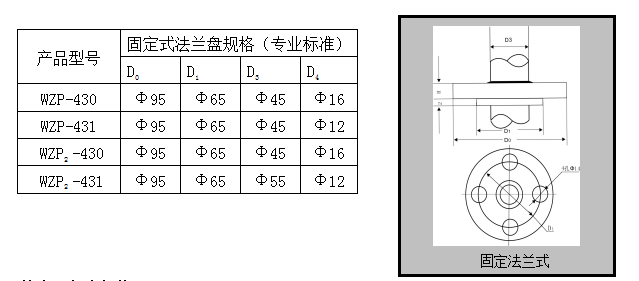

4、固定法兰式热电阻 公称压力：6.4MPa
固定法兰型号规格对照表
热电阻长度规格（mm）

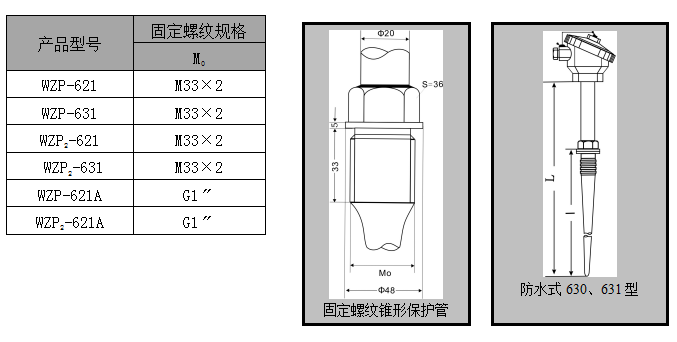

5、固定螺纹锥形保护管式 公称压力：30MPa
固定螺纹锥形保护管型号规格对照表
四、型号表示
