CYB3351LT单法兰智能数显液位变送器

产品概述

   CYB3351LT法兰式液位变送器的安装法兰标准按ANSL,法兰有3”和4”规格,法兰等级为150LB(2.5MPa),接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出,因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度,然后将其转换成4~20mA.DC信号输出。

产品介绍

CYB3351LT单法兰智能数显液位变送器

一、产品概述:CYB3351LT单法兰智能数显液位变送器(图1)

CYB3351LT法兰式液位变送器的安装法兰标准按ANSL,法兰有3”和4”规格,法兰等级为150LB(2.5MPa),接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出,因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度,然后将其转换成4~20mA.DC信号输出。

二、特点

1精度高;

2、稳定性好;

3、二线制(特殊可四线制);

4、量程、零点外部连续可调;

5、正迁移可达500%;负迁移可达600%;

6、阻尼可调;

7、单向过载保护特性好;

8、无机械可动部件,维修工作量少;

9、全系列统一结构,零部件互换性强;

10、接触介质的膜片材料可选择;(316L、TAN、HAS-C、MONEL等耐腐蚀材料)

11、防爆结构,全天候使用;

12、智HART现场总线协议。

三、技术指标

1、使用对象:液体、气体和蒸汽

2、测量范围:0-1.2 Kpa - 2.5MPa

3、精确度:±0.2%,±0.25%,±0.5%

4、输出信号:4~20mA DC

5、供电电源:12~45V DC,一般为24V DC

6、指示表:LCD液晶式显示

7、防爆等级:a:隔爆型 (Exd ⅡBT5或ExdⅡCT6)

b:本安型 ExiaⅡCT6或ExibⅡCT6)

8、量程和零点:外部连续可调

9、温度范围:工作温度范围:-20~+88℃,(LT型为-25~+70℃)

灌充硅油的测量元件:-40~+104℃

法兰式变送器灌充高温硅油时:+15~+315℃,普通硅油:-40~+149℃

10、静压:2.5、4MPa

11、湿度:相对湿度为0~100%RH

12、容积变化量:<0.16cm3

13、阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调

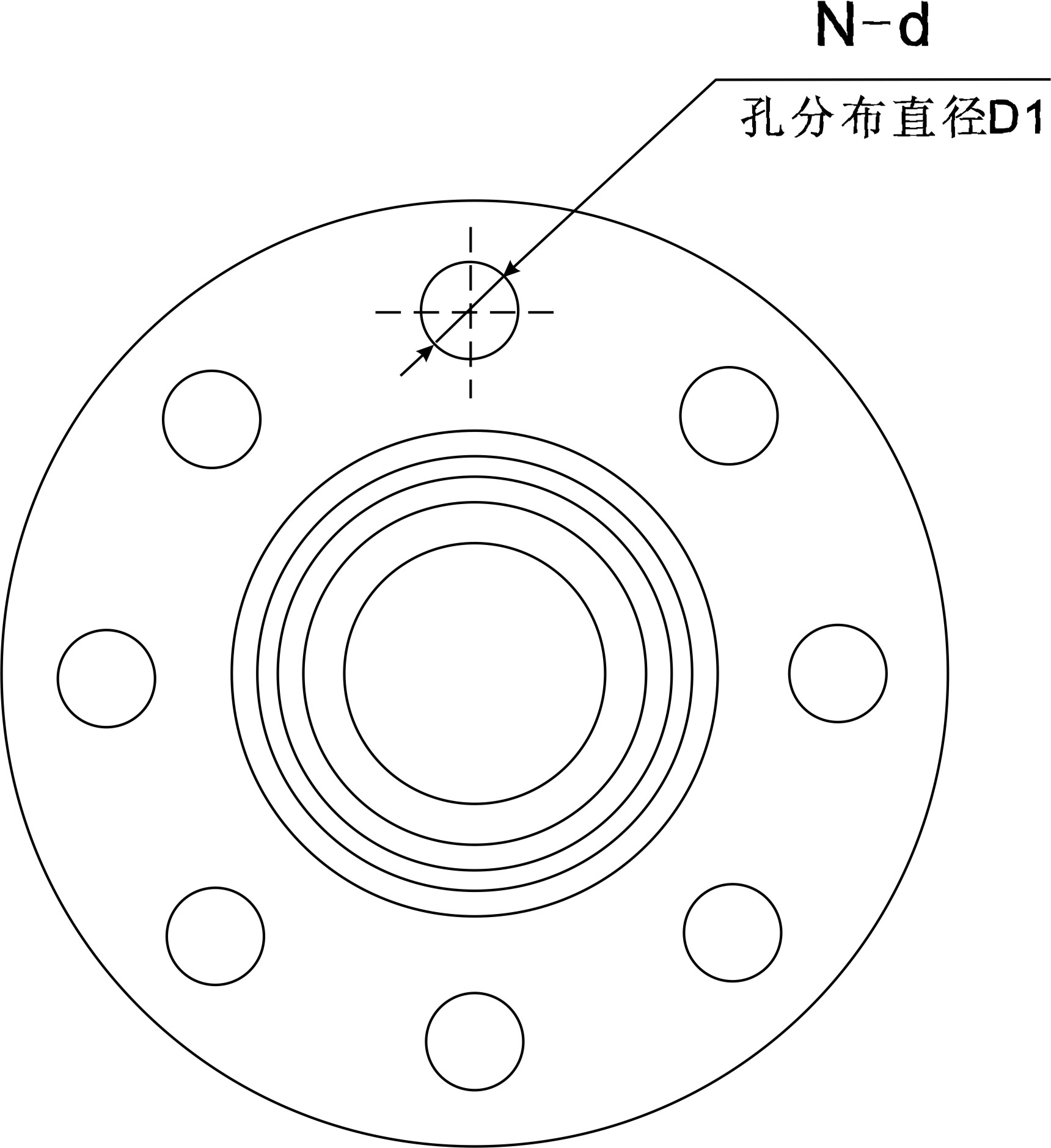

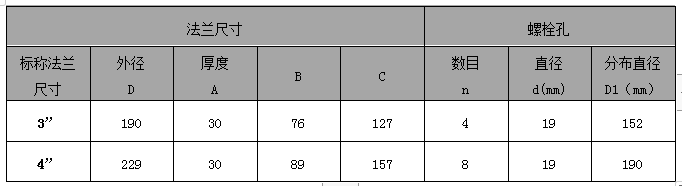

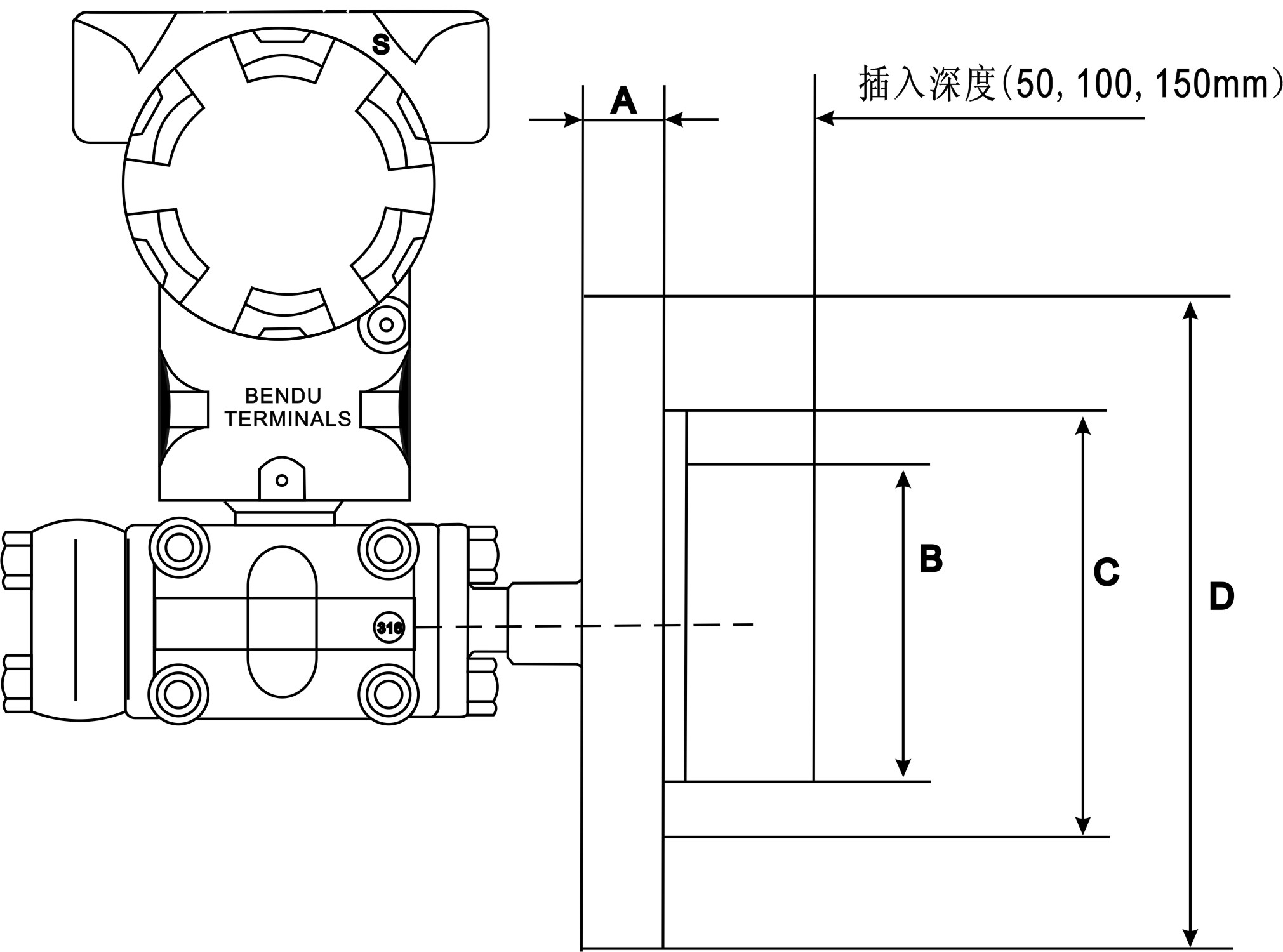

四、外型尺寸图

CYB3351LT单法兰智能数显液位变送器(图2)

CYB3351LT单法兰智能数显液位变送器(图3)

CYB3351LT单法兰智能数显液位变送器(图4)

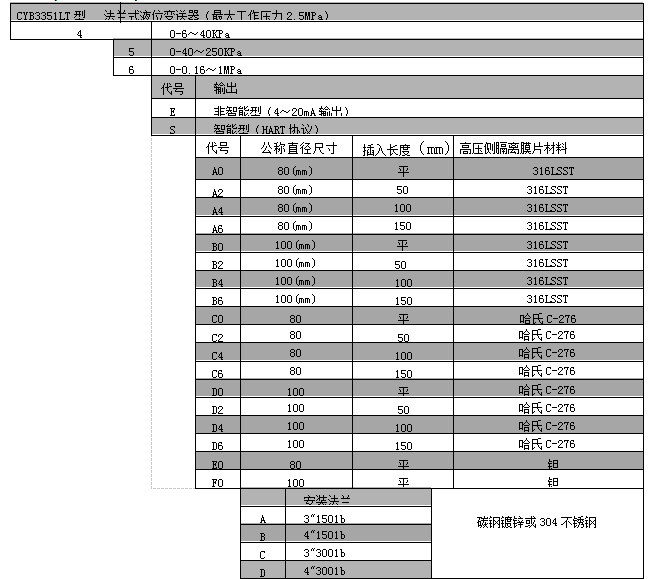

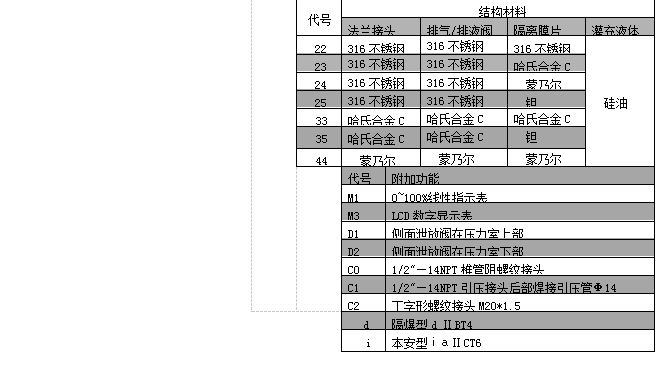

五、产品选型表

CYB3351LT单法兰智能数显液位变送器(图5)

CYB3351LT单法兰智能数显液位变送器(图6)
